English納米防腐隔熱板技術標準來了T/CECS 10283-2023
近期中國建筑工程標準化協(xié)會出版了一則關于建筑用氟鋁膜金屬板的標準化文檔代號為：T/CECS 10283-2023
文檔對納米防腐隔熱板這種新型的建筑材料在工程建設和工廠生產(chǎn)之間的溝通做了一個標準化的約定。
以下我們對主要涉及生產(chǎn)和訂貨過程中經(jīng)常需要溝通的要點做一些介紹。
1.產(chǎn)品的名稱和實質(zhì)
覆鋁膜隔熱金屬板 laminated aluminum film insulated metal plate for building
將覆膜鋁箔熱覆合于金屬板表面，而具有反射隔熱、防腐等作用的覆合金屬板。
2.防腐隔熱的關鍵材料
復合鋁箔膜 composite aluminum foil film
將鋁箔與高分子薄膜復合而成的制品，具有熱反射隔熱功能。
3.按照高分子薄膜分類及代號
1）耐候聚對苯二甲酸乙二醇酯(PET)：代號DPET；
2）聚氟乙烯膜：代號PVF；
3）聚偏二氟乙烯膜:代號PVDF；
4）其他:OT
4. 高分子粘接膜
高分子粘接膜的厚度不應小于0.05mm，粘接料含量不應低于75%
5. 鋁箔
鋁箔應滿足YS/T 1003的要求，其厚度不應低于0.007mm。
6.高分子薄膜
耐候性PET應滿足GB/T 16958的要求；其他膜層應滿足相應標準的要求
7.外觀質(zhì)量
外觀應整潔、光澤基本一致，無明顯損傷。板材邊部應切齊，無毛刺、裂邊。裝飾面不得有針孔、魚眼、鼓包、折痕、雜質(zhì)印、氣泡、皺褶等。無明顯色差，仲裁時⊿E* ab不大于2.0。表面為壓紋的產(chǎn)品其復合鋁箔膜應無開裂
8.復合鋁箔膜厚度
復合鋁箔膜厚度應符合表3的要求。
表3 復合鋁箔膜厚度 單位為微米
高分子薄膜類別 | 要求 | |
復合鋁箔膜厚度 | 耐候聚對苯二甲酸乙二醇酯 | ≥100 |
氟碳單層膜 | ≥35 | |
氟碳雙層膜 | ≥70 | |
9. 覆膜層性能要求
表4 產(chǎn)品覆膜層性能
項目 | 要求 | |
光澤度偏差 | 標稱值＜30 | ≤5 |
30≤標稱值＜80 | ≤7 | |
標稱值≥80 | ≤10 | |
密合性 | 不低于B3級 | |
杯突試驗 | 鋼材 | 杯突高度8mm，應無裂紋、覆層無撕裂 |
鋁材 | 杯突高度6mm，應無裂紋、覆層無撕裂 | |
附著力 | 干式 | 0級 |
濕式 | 0級，無鼓泡 | |
沸水 | 0級，無鼓泡 | |
耐化學穩(wěn)定性 | 耐鹽酸性 | 應無褪色、溶脹、分層現(xiàn)象 |
耐硫酸性 | 應無褪色、溶脹、分層現(xiàn)象 | |
耐堿性 | 應無褪色、溶脹、分層現(xiàn)象，色差⊿E≤2.0 | |
耐溶劑性 | 應無破損現(xiàn)象 | |
耐磨性 | ≥2.0L/μm | |
10.隔熱性能
產(chǎn)品的隔熱性能應符合表5的要求。
表5 產(chǎn)品的隔熱性能要求
項目 | 要求 | ||
低明度（L*≤40） | 中明度（40＜L*＜80） | 高明度（L*≥80） | |
近紅外反射比，% | ≥40 | ≥L* | ≥80 |
太陽光反射比，% | ≥25 | ≥40 | ≥65 |
隔熱溫差，℃ | ≥7 | ≥10 | ≥15 |
11.耐候性

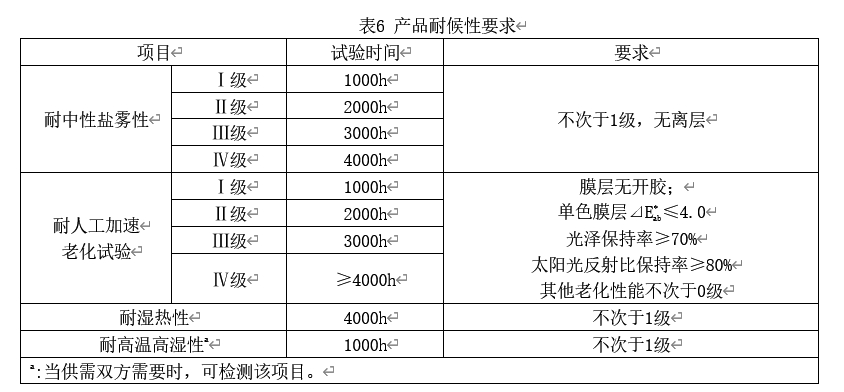

產(chǎn)品耐候性應滿足表6的要求
12.背面涂覆層性能要求
背面涂層或覆膜由供需雙方商定。背面涂覆涂層時，涂層膜厚不應低于5μm，其性能可參照參照GB/T 12754或YS/T 431的要求，可用于GB/T 12754-2019 附錄A中C3級及其以下腐蝕性大氣環(huán)境；背面覆高分子薄膜時，其膜層厚度及性能可參照6.3要求，宜用于GB/T 12754-2019 附錄A中C3級以上腐蝕性大氣環(huán)境，也可用于C3級及以下的腐蝕性大氣環(huán)境。
此外文檔還對外觀檢測、物理檢測、化學實驗、耐候性檢測、耐濕熱性能檢測、包裝儲存運輸標準做了指導性約定。
感興趣的可以聯(lián)系我們獲取文檔
